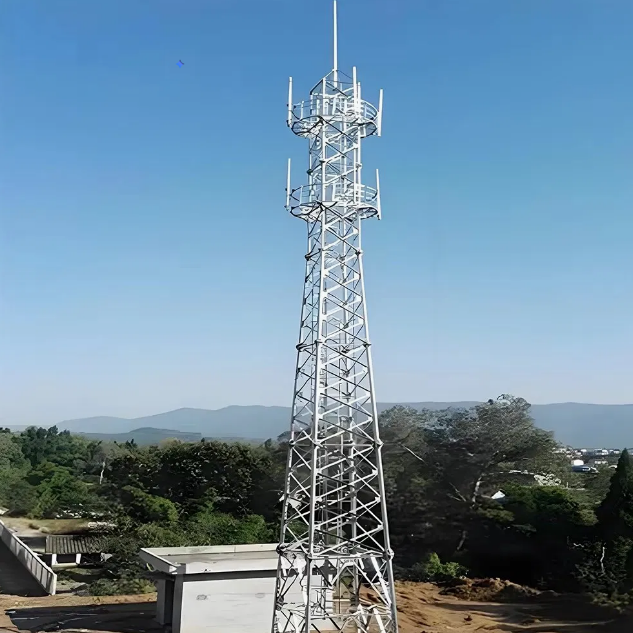

四 腿管塔是一种 自承式网格钢结构， 其特征是四个垂直钢管柱排列成方形或矩形结构。与传统的角钢格构塔不同，主腿和支撑构件通常由空心钢管（圆形或多边形截面）构成。该结构从较宽的底部到较窄的顶部逐渐变细，并通过地脚螺栓固定在钢筋混凝土基础上。
它将格子框架的结构刚度与管状构件的空气动力学优势相结合，使其成为单管杆塔和传统格子（角）塔的混合体。
主要结构特征
特征 | 描述 |
配置 | 方形底座，四个主要管状腿，带有水平/对角支撑（管状或角形）。 |
材质 | 高强度碳钢（例如，Q235B、Q355B、Q420 或 ASTM A36、A572 Gr.50、S355）。 |
连接 | 腿部的法兰接头；用于支撑的螺栓节点板（ISO/DIN/AWS 标准）。 |
表面处理 | 热浸镀锌（ASTM A123 / ISO 1461），厚度通常≥65–86 μm，使用寿命为 25–50 年。 |
高度范围 | 通常为10 m – 120 m（可根据负载和现场条件定制）。 |
设计风速 | 最高 300 公里/小时（167 英里/小时），具体取决于地理/地震标准。 |
优点
空气动力学效率： 管状构件具有光滑的表面，风阻系数比角钢低约 30%，从而提高了在大风或沿海地区的性能。
占地面积紧凑： 与传统角格塔相比，底座面积更小；适用于空间有限的城市或丘陵地区。
高负载能力： 四腿方形配置提供出色的抗倾覆性，可以支撑重型多操作天线阵列、微波天线和平台。
减少组件数量： 与复杂的角钢塔相比，管状结构简化了桁架系统，减少了制造、搬运和现场组装时间。
耐用性和美观性： 镀锌管状表面比开角框架更耐腐蚀，并且呈现出更干净的视觉轮廓。
常见应用
电信： 4G/5G宏蜂窝基站、微波中继站、广播天线。
电力传输： 中高压配电线路（特别是在视觉敏感区域）。
监视和气象： 天气监测站、安全摄像头桅杆。
混合基础设施： 集成照明、传感器和通信设备的智能城市杆。
设计标准
四腿管式塔通常按照以下方式设计：
TIA-222-G/H（天线支撑结构的结构标准）
EN 1993-3-1（欧洲规范 3 – 塔、桅杆、烟囱）
ASCE 10（网格钢传输结构设计）
IEC 60826（架空输电线路设计标准）
AWS D1.1（焊接规范 - 结构钢）
典型组件
1. 管状主腿： 通过法兰或滑动接头连接的锥形或直钢管。
2. 支撑构件： 用螺栓固定在连接板上的水平/对角钢管或角钢。
3. 地脚螺栓： 将底座固定到混凝土上的高强度锚杆（8.8 级/A325）。
4. 平台： 用于天线安装和维护通道的休息/平台甲板。
5、辅助系统： 内/外梯、安全笼、走线架、避雷针、接地套件。
