太阳能光伏支架

根据应用和安装方式的不同，常见的具体名称包括：

• 太阳能电池板安装支架

• 光伏支架系统​

• 地面安装太阳能架​

• 屋顶安装太阳能结构​

• 太阳能跟踪支架​

1. 太阳能电池板安装支架

特征：

用于将单个太阳能电池板连接到支撑结构（屋顶、地面或杆）的基本组件。

通常由铝合金或热浸镀锌钢制成，具有耐腐蚀性和轻质强度。

设计简单，带有预钻孔和标准紧固件，可实现快速安装。

适用于小型住宅系统、DIY 项目或作为大型货架系统的一部分。

可调节性有限 - 通常为固定角度或手动倾斜。

2.光伏货架系统（Photovoltaic Racking System）

特征：

支持整个太阳能电池阵列的完整模块化框架，包括导轨、夹具、端盖、接头和接地组件。

专为高结构完整性而设计，可承受风荷载（高达 240 km/h）和雪荷载（高达 2.4 kN/m²）。

预组装或现场可调节的组件可将现场劳动时间减少高达 30%。

与大多数标准框架太阳能电池板（60 片、72 片等）兼容。

提供屋顶安装和地面安装两种配置。

通常包括用于清洁布线的集成电缆管理通道。

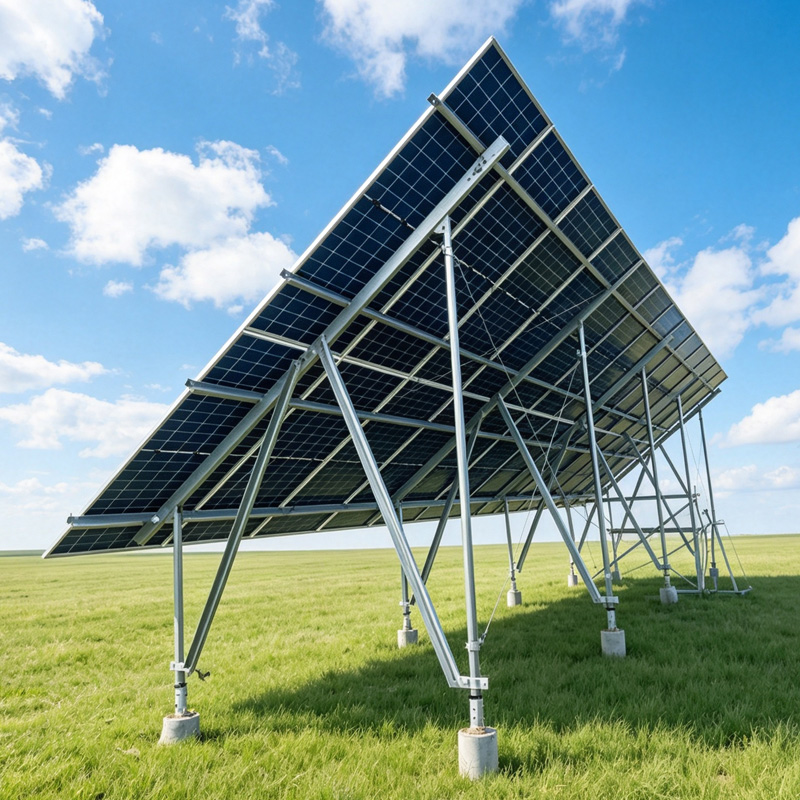

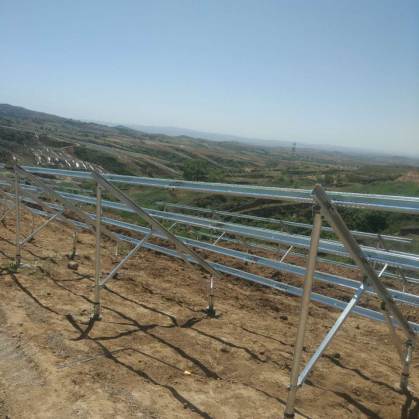

3. 地面安装太阳能架

特征：

使用混凝土基础、打入桩或螺旋锚直接安装在开阔的土地上。

非常适合大型公用事业太阳能发电场、商业设施或空间充足的农村物业。

可设计为固定倾斜（针对当地纬度进行优化）或可调节倾斜（季节性调整）。

由于最佳方向且没有建筑结构遮挡，与屋顶安装相比，能源产量更高。

需要土木工程工作（挖掘、基础浇筑），增加了初始成本，但提供了长期稳定性。

典型使用寿命为 25-30 年，维护最少。

4. 屋顶太阳能结构

特征：

专为不同屋顶类型而设计：

平屋顶： ​ 碴（混凝土砌块）系统避免屋顶渗透；倾斜腿提供最佳角度。

倾斜屋顶（沥青瓦、瓷砖、金属）： 基于钩子或基于轨道的系统，带有防水密封件以防止泄漏。

金属直立锁边屋顶：​夹紧系统无需钻孔。

轻质铝结构减少了屋顶荷载（住宅通常<15公斤/平方米）。

可定制的导轨长度和行间距，以最大限度地提高面板密度。

集成的排水路径和防风雨密封确保屋顶的完整性。

一般住宅系统的安装通常需要 1-2 天。

5. 太阳能跟踪支架（Sun-Tracking Mount）

特征：

配备电动执行器和传感器，可自动旋转面板以全天跟随太阳的路径。

两种主要类型：

单轴跟踪器：​沿一个轴（通常是南北）旋转，与固定安装座相比，能量产量提高 15-25%。

双轴跟踪器：​沿水平轴和垂直轴旋转，实现多 25-40% 的能量输出。

高级模型包括基于 GPS 的天文算法和实时辐照度反馈，以实现精确跟踪（±0.5° 精度）。

需要坚固的钢结构和深厚的基础来应对动态载荷和风力。

前期成本较高（比固定安装座高 0.08-0.15 美元/瓦），但在高辐照度区域平准化能源成本 (LCOE) 较低。

建议用于平坦、开放且云层覆盖最少的地形（沙漠、平原和大型公用事业项目的理想选择）。

总结比较：
