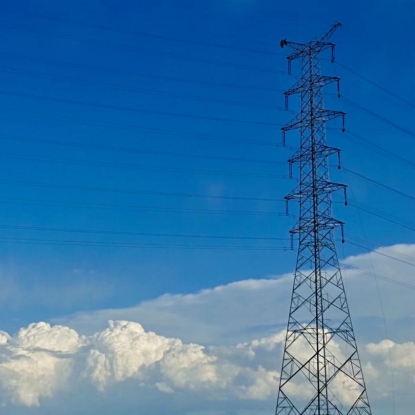

四 腿角塔（也称为 四腿角钢格子塔）是一种 自承式垂直结构，其特征是 四个主要垂直腿 由角钢（L 形截面）制成，排列成正方形或矩形配置。腿通过螺栓连接的角撑板由水平和对角支撑构件（通常也是角钢）互连，形成刚性的网格桁架系统。该结构从较宽的底部到较窄的顶部逐渐变细，以优化载荷分布并抵抗倾覆力。
它是中最传统、最坚固且使用最广泛的塔类型之一。 全球电力传输、电信、广播和观测应用
特征 | 描述 |
配置 | 方形/矩形横截面，带有四个主角钢腿。 |
材质 | 热轧结构角钢（如Q235B、Q355B、Q420；相当于ASTM A36、A572 Gr.50、S355JR）。 |
连接 | 通过角撑板进行螺栓连接（4.8、6.8、8.8 级/ASTM A325、A490）；现场无需焊接。 |
表面处理 | 根据 ASTM A123 / ISO 1461（厚度≥65–86 μm）进行热浸镀锌，可提供 20–50 年的腐蚀保护。 |
高度范围 | 通常为 10 m – 120 m（针对特殊项目可定制至 150 m+）。 |
设计荷载 | 专为高风速（高达 250-330 公里/小时）、冰荷载、地震活动和重型设备有效载荷而设计。 |
卓越的稳定性和刚性： 四腿方形框架提供出色的抗扭性和横向稳定性，最大限度地减少不对称风或天线负载下的扭曲和偏转（对于微波链路至关重要）。
高负载能力： 与三腿或管状替代品相比，支持更重的多操作员天线阵列、大型碟形天线、平台和电源导体。
结构冗余： 多路径负载分配意味着更大的安全裕度；与较简单的结构相比，一个构件的故障不太可能导致灾难性倒塌。
经验证的大规模经济性： 虽然比三腿塔使用更多的钢材，但它为中高高度 (50–120m) 和重型应用提供了最佳的成本强度比。
地形适应性： 四个独立基础，可适应不平坦的地面；适用于山地、软土、地震带。
易于维护和访问： 对称布局有利于安全攀爬（内部/外部梯子、笼子）和多个面上的设备安装。
电信： 4G/5G 宏蜂窝站点、城市电信枢纽、多个运营商共存的微波回程站。
广播： 电视/调频广播发射塔需要高海拔和稳定的平台。

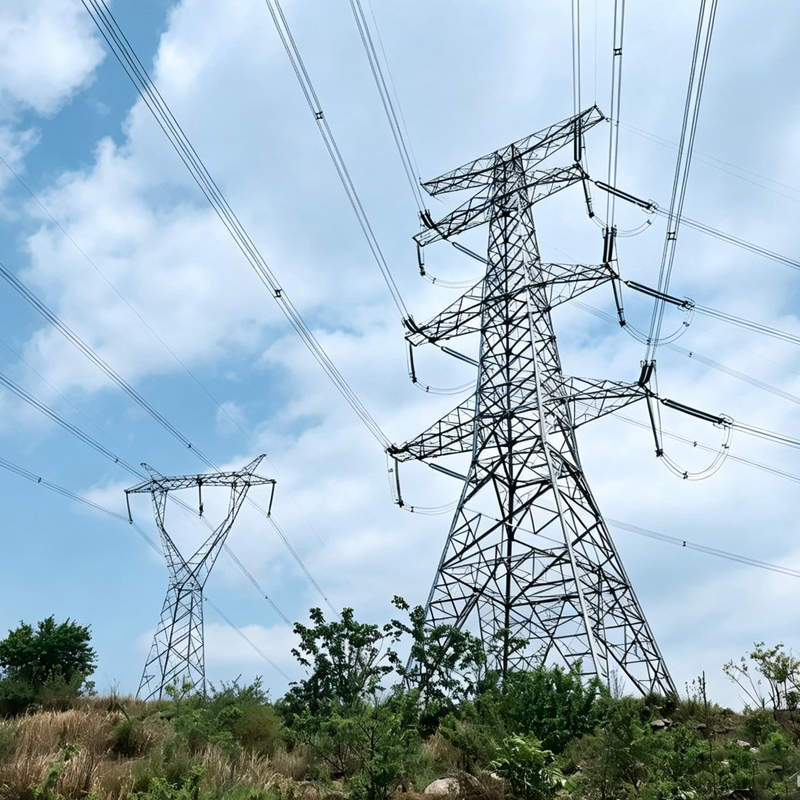

电力传输： 中高压线路（110kV – 500kV+），特别适用于长距离电网互连和变电站出口。
监视和观测： 天气监测、边境安全、航空导航设备。
应急响应： 用于救灾通信的快速部署刚性结构。
四腿角塔通常按照以下标准进行设计和验证：
TIA-222-G/H（天线支撑结构的结构标准）
ASCE 10（网格钢传输结构设计）
EN 1993-3-1（欧洲规范 3 – 塔、桅杆、烟囱）
IEC 60826（架空输电线路设计标准）
AWS D1.1（结构焊接规范 - 钢）
1. 主腿：连续角钢型材在面板点处拼接。
2. 支撑系统：形成格子面板的对角线（X 型或 K 型）和水平构件。
3. 角撑板：连接腿和支架的连接节点。
4. 底板和锚定螺栓：将塔固定到混凝土基础上。
5. 配件：工作/休息平台、带安全笼/防坠器的爬梯、电缆桥架、天线支架、航空障碍灯、避雷针和接地套件。
方面 | 四足角塔 | 三足角塔 |
底座形状 | 正方形/长方形 | 等边三角形 |
稳定性 | 优越（扭转刚度） | 缓和 |
负载能力 | 高（多操作员，重型） | 中型（单操作员，轻型） |
典型身高 | 50–120 m+ | 30–60 m |
足迹 | 较大（16–64 平方米） | 较小（3–14 平方米） |
钢材消耗 | 更高 | 减少约 30–40% |
成本 | 中-高 | 较低（经济） |
最适合 | 城市、大风、高大、重载 | 农村、空间有限、预算敏感 |
