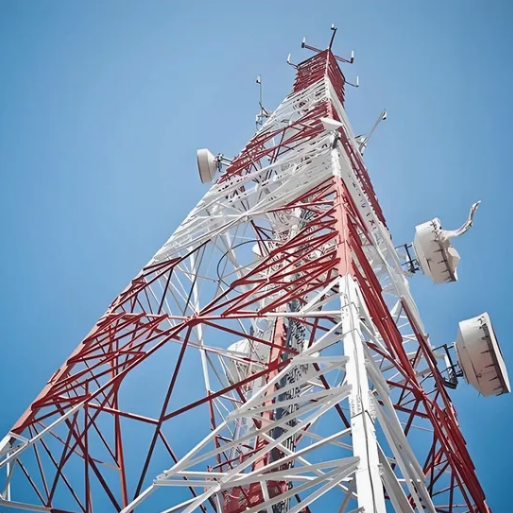

三腿角塔是一种自承式网格钢结构，其特征是三个由角钢制成的主垂直腿（L形截面）以等边三角形排列。支撑构件（横臂、对角线、水平件）通常也由角钢型材制成，通过螺栓节点板连接。该结构从较宽的三角形底部逐渐变细到较窄的顶点，提供了抵抗倾覆和风荷载的固有稳定性。
这种塔类型属于更广泛的格子塔系列，是最传统、最具成本效益的塔建设形式，特别是对于开放或农村地区的电力传输和电信。
特征 | 描述 |
配置 | 具有三个主要角钢腿的三角形横截面。 |
材质 | 热轧结构角钢（例如Q235B、Q355B或ASTM A36、A572 Gr.50、S355JR）。 |
连接 | 使用高强度螺栓（8.8 级/A325）通过节点板进行螺栓连接。 |
表面处理 | 热浸镀锌（ASTM A123 / ISO 1461），厚度通常≥65–86 μm。 |
高度范围 | 通常为 10 m – 90 m（对于特殊传输项目可以超过 150 m）。 |
设计风速 | 最高 250–350 公里/小时，具体取决于场地分类和当地法规。 |
成本效益： 角钢是最经济的结构钢形式；与管状截面相比，每吨材料成本更低。
久经考验的可靠性： 数十年的全球现场经验；易于理解的设计方法。
易于运输和组装： 角型材可以扁平包装，最大限度地减少运输体积；螺栓装配不需要现场专门焊接。
出色的风透明度： 开放式网格结构允许风通过，与实心或管状塔相比，减少了整体风荷载。
高负载能力： 三腿三角形配置为中等高度应用提供出色的强度重量比。
简单基础： 与四腿设计相比，三点基础减少了混凝土体积。
输电： 中高压线路（10kV-220kV），特别是在农村、山区或发展中地区。
电信： 郊区/农村地区4G/5G基站、微波中继塔。
广播： 调频广播和电视传输天线。
照明和监控： 泛光灯塔、周边安全摄像头桅杆。
三腿角塔通常按照以下方式设计：
TIA-222-G/H（电信行业协会 - 天线支撑结构的结构标准）
ASCE 10（网格钢传输结构设计）
EN 1993-3-1（欧洲规范 3 – 塔、桅杆和烟囱）
IEC 60826（架空输电线路设计标准）
IS 802（印度标准 - 架空输电线路塔中结构钢的使用）
1、主腿： 全高连续角钢型材（如L100×10、L150×15、L200×20），间隔拼接。
2. 支撑构件： 形成网格腹板的对角和水平角钢型材。
3. 角撑板： 连接腿和每个面板点处的支撑的钢板。
4. 底板： 厚钢板，每条腿基础处均带有锚栓孔。
5. 横臂： 用于连接导体/天线的水平延伸部分。
6.辅助系统： 梯子、安全绳、避雷针、接地套件、防攀爬装置。
比较：三足角形与三足管状
方面 | 三足角塔 | 三足管状塔 |
腿材质 | 角钢（L型） | 钢管（圆形/多边形） |
风阻 | 更高（锋利的边缘） | 更低（约减少 30%） |
材料成本 | 最低 | 缓和 |
美学 | 工业/实用 | 更干净、更现代 |
典型身高 | 长达 90 m+ | 长达 60–80 m |
装配速度 | 中等（许多螺栓） | 更快（更少的关节） |
沿海适宜性 | 良好（适当镀锌） | 更好（表面更光滑，盐滞留更少） |
