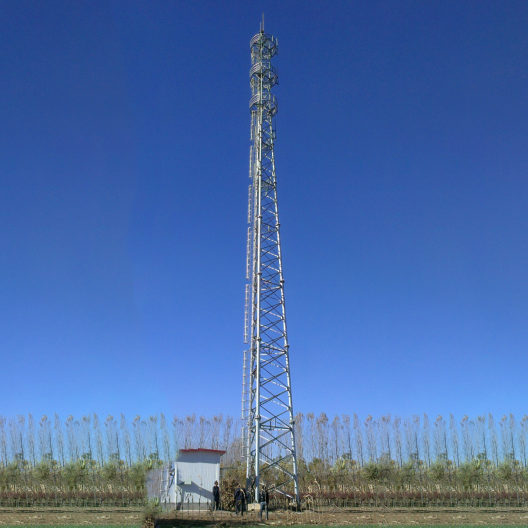

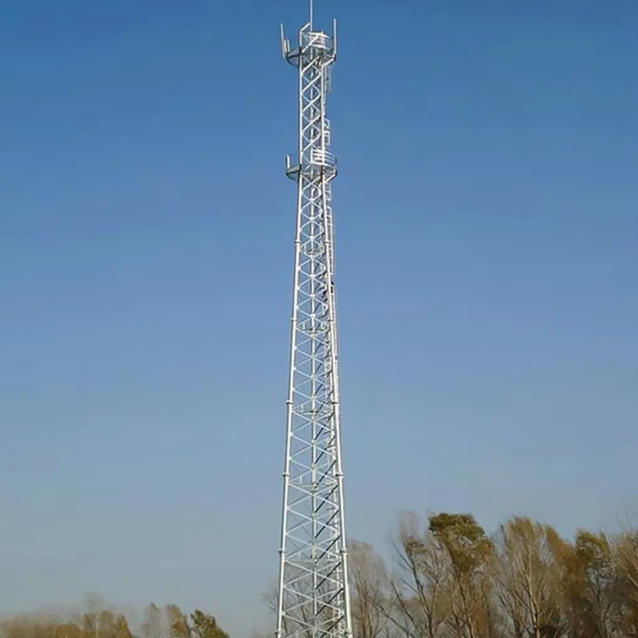

三足管塔是一种自支撑钢格结构，其特征是三个垂直钢管以等边三角形排列。与使用 L 形截面的传统角钢塔不同，该塔使用空心钢管（管状截面）作为主腿和支撑构件。该结构从较宽的底部到较窄的顶部逐渐变细，以优化载荷分布和风阻。
它属于更广泛的格子塔系列，但不同于 单管杆塔（单管）和四腿塔（方形配置）。
主要结构特征
特征 | 描述 |
配置 | 具有三个主要管状腿的三角形横截面。 |
材质 | 无缝或焊接钢管（例如Q235B、Q355B、ASTM A500、S355）；支撑可以是管状或角形。 |
连接 | 用于分段组装的螺栓法兰连接（外部或内部）或滑动接头；支撑通过螺栓角撑板连接。 |
锥度 | 从底部到顶部逐渐变细（例如，每个面 1%–2% 的坡度）以增强稳定性。 |
表面处理 | 热浸镀锌（ASTM A123 / ISO 1461）用于腐蚀保护（25-50 年使用寿命）。 |
优点
空气动力学效率： 管状构件具有较低的风阻系数（比角截面小约 30%），使其适用于强风或沿海地区。
占地面积紧凑： 三角形底座比四足格构塔需要更少的土地面积；非常适合空间有限的场所。
材料效率： 由于优化的管状截面几何形状，比同等的角塔更轻。
美观： 与笨重的角钢塔相比，外观更纤细、更干净。
易于运输： 组件可以嵌套或捆绑；与螺栓固定的角塔相比，法兰部分可以更快地进行现场组装。
常见应用
电信： 4G/5G基站、微波中继链路、农村覆盖。
广播： 广播/电视传输天线。
配电： 山区或农村地区的 10kV–35kV 配电线路。
监视和监测： 气象站、环境传感器、安全摄像头。
偏远地区： 地基摊铺困难的丘陵/山区。
设计标准
三腿管式塔通常按照以下标准设计：
TIA-222-G/H（电信行业协会 - 天线支撑结构的结构标准）
ASCE 10（网格钢传输结构设计）
EN 1993-3-1（欧洲规范 3 – 塔、桅杆和烟囱）
IEC 60826（架空输电线路设计标准）
比较：三足管式、单极式、角塔式
方面 | 三足管状 | 单管杆塔 | 角（格子）塔 |
主要成员 | 钢管（3条腿） | 单锥管 | 角钢（L型钢） |
风荷载 | 低（光滑管状表面） | 中等的 | 更高（锋利的边缘） |
足迹 | 小型至中型 | 最小 | 中型至大型 |
身高经济 | 通常长达 60–80m | 通常长达 50–60m | >100m可行 |
美学 | 中等（格子） | 最好（圆滑） | 工业的 |
成本 | 缓和 | 高（材料/运输） | 最低（钢铁效率） |
典型规格
高度范围： 15 m – 80 m（可定制至120 m）
设计风速： 高达 200–300 km/h（取决于场地等级）
抗震性： 高达 8° 强度（或根据当地规范）
镀锌厚度： ≥65μm（ASTM A123）
配件： 内部/外部梯子、休息/平台、天线支架、避雷针、接地套件。
